路由交换作业一

作业1

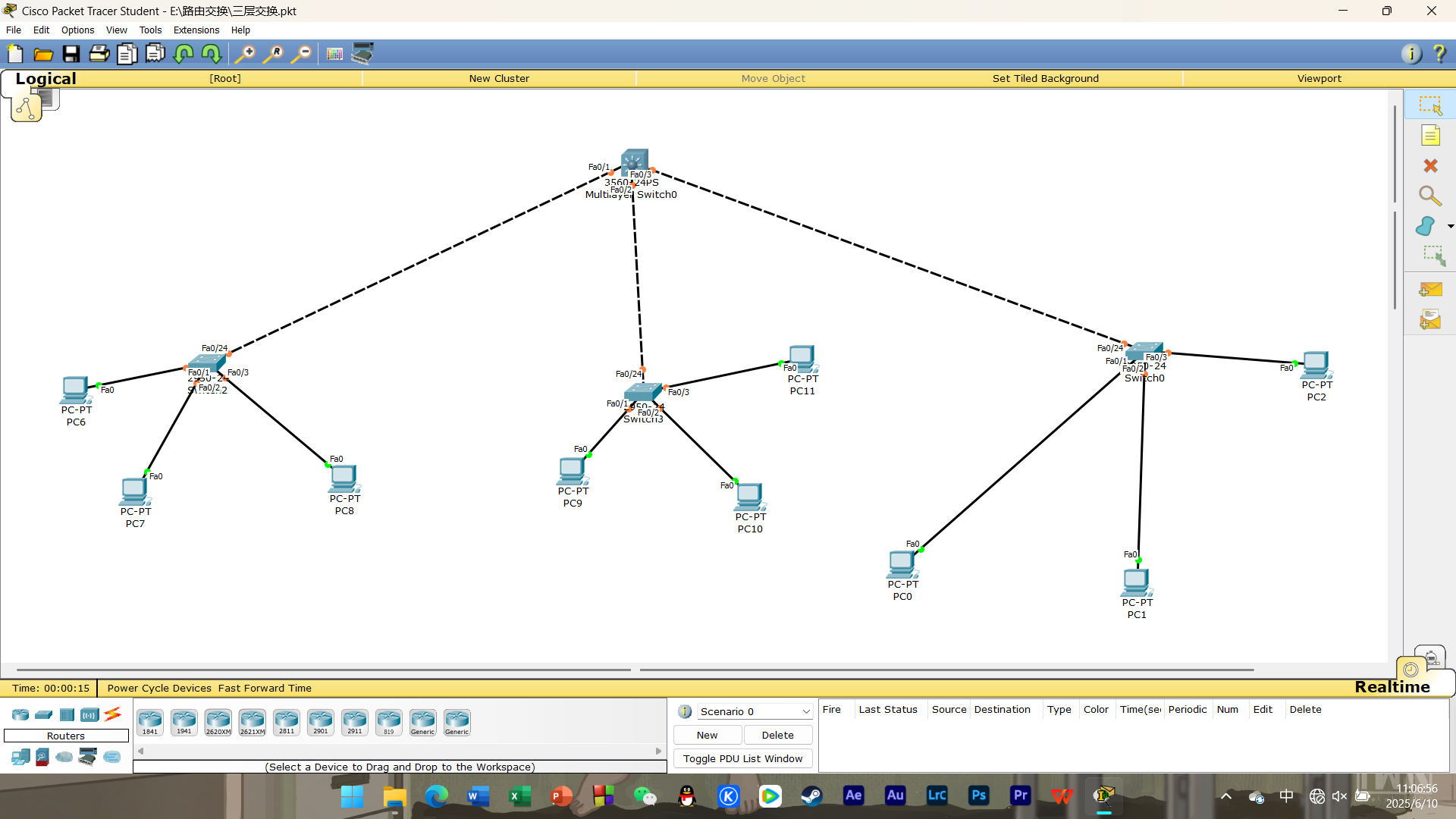

switch1、2、3(2950-24)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
en
conf t
vlan 10
vlan 20
vlan 30
exit
int f0/1
sw m a
sw a vlan 10
int f0/2
sw m a
sw a vlan 20
int f0/3
sw m a
sw a vlan 30
int f0/24
sw m t
end

switch0

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
en
conf t
vlan 10
vlan 20
vlan 30
exit
int range f0/1
sw m t
int range f0/2
sw m t
int range f0/3
sw m t
exit
int vlan 10
ip address 192.168.0.254 255.255.255.0
int vlan 20
ip address 192.168.1.254 255.255.255.0
int vlan 30
ip address 192.168.2.254 255.255.255.0
ip routing
end

pc1、2、3

1
2
3
4
5
6
ip:192.168.0.1
网关：192.168.0.254
ip:192.168.1.1
网关：192.168.1.254
ip:192.168.2.1
网关：192.168.2.254

pc4、5、6

1
2
3
4
5
6
ip:192.168.0.2
网关：192.168.0.254
ip:192.168.1.2
网关：192.168.1.254
ip:192.168.2.2
网关：192.168.2.254

pc7、8、9

1
2
3
4
5
6
ip:192.168.0.3
网关：192.168.0.254
ip:192.168.1.3
网关：192.168.1.254
ip:192.168.2.3
网关：192.168.2.254
